Pompa dosatrice per prodotti chimici
La precisione della pompa dosatrice
La stazione di dosaggio è costituita da una pompa dosatrice installata su un serbatoio graduato, completa di filtro di fondo, valvole di aspirazione, mandata ed un iniettore. Si tratta di un componente fondamentale per effettuare un perfetto trattamento dell’acqua.
Prodotti
SERIE CHEMIPUMP-C
Le stazioni di dosaggio CHEMIPUMP-C sono costituite da una pompa dosatrice montata su di un tino in polietilene. Sono dotate di un filtro di fondo, di una valvola di aspirazione, una di mandata e di un iniettore installabile nel punto dell’impianto dove vogliamo venga iniettato il trattamento. La pompa dosatrice possiede un microprocessore con regolazione della singola iniezione e numero di iniezioni, dosando in maniera proporzionale e in funzione di un impulso volumetrico, generato da un contatore lancia impulsi. Queste stazioni di dosaggio vengono impiegate per numerosi trattamenti chimici, a determinarne la differenza sarà semplicemente il liquido che verrà caricato nel tino attraverso l’apertura di un tappo a vite. Una scala graduata indica il livello rimanente di prodotto all’interno del serbatoio.
| Modello | Pressione | Portata | Portata iniezione | Tubo | Serbatoio | Dimensioni (mm) | |
|---|---|---|---|---|---|---|---|
| Bar | Lt/h | cc/S | mm | lt | Ø | Alt. | |
| CHEMIPUMP-C 04-08/120 | 4 | 10 | 0,93 | 4x6 | 120 | 490 | 995 |
| CHEMIPUMP-C 07-20/120 | 7 | 20 | 2,8 | 6x8 | 120 | 490 | 995 |
| CHEMIPUMP-C 10-04/50 | 10 | 4 | 0,37 | 4x6 | 50 | 410 | 740 |
| CHEMIPUMP-C 10-04/120 | 10 | 4 | 0,37 | 4x6 | 120 | 490 | 995 |
Elettronico proporzionale comandato da contatore volumetrico lancia impulsi. La stazione è comandabile da un contatore volumetrico lancia impulsi scelto in funzione del diametro della linea idrica che dobbiamo trattare, al passaggio dell’acqua il contatore trasmette degli impulsi alla pompa proporzionali alla quantità d’acqua transitata. Un display a LCD retroilluminato fa selezionare il tipo di dosaggio che può essere: costante oppure divide, moltiplica, meglio ancora si possono decidere i PPM o i ml/q o la percentuale di prodotto da dosare. Dotata di recupero colpi, menù statistici e controllo di livello è regolabile elettronicamente tra 0-100% del suo dosaggio.
VMF 1004: Pompa dosatrice multifunzione completa di iniettore e filtro di fondo - 10 bar - 4 Lt./h.
Protezione IP 65
Temperatura di esercizio -10 ÷ +45°C
Alimentazione elettrica 220 V - 50 Hz
Precisione dosaggio +/- 2%
SERBATOIO: polietilene.
CORPO POMPA: PVDF per resistenza a cloro e acidi.
STRUTTURA POMPA: polipropilene rinforzato con fibra di vetro.
VALVOLE ASPIRAZIONE E MANDATA: PVDF per resistenza a cloro e acidi.
FILTRO DI FONDO: PVDF per resistenza a cloro e acidi.
INIETTORE: PVDF per resistenza a cloro e acidi.
LCD: Retroilluminato.
Contatore volumetrico lancia impulsi CV

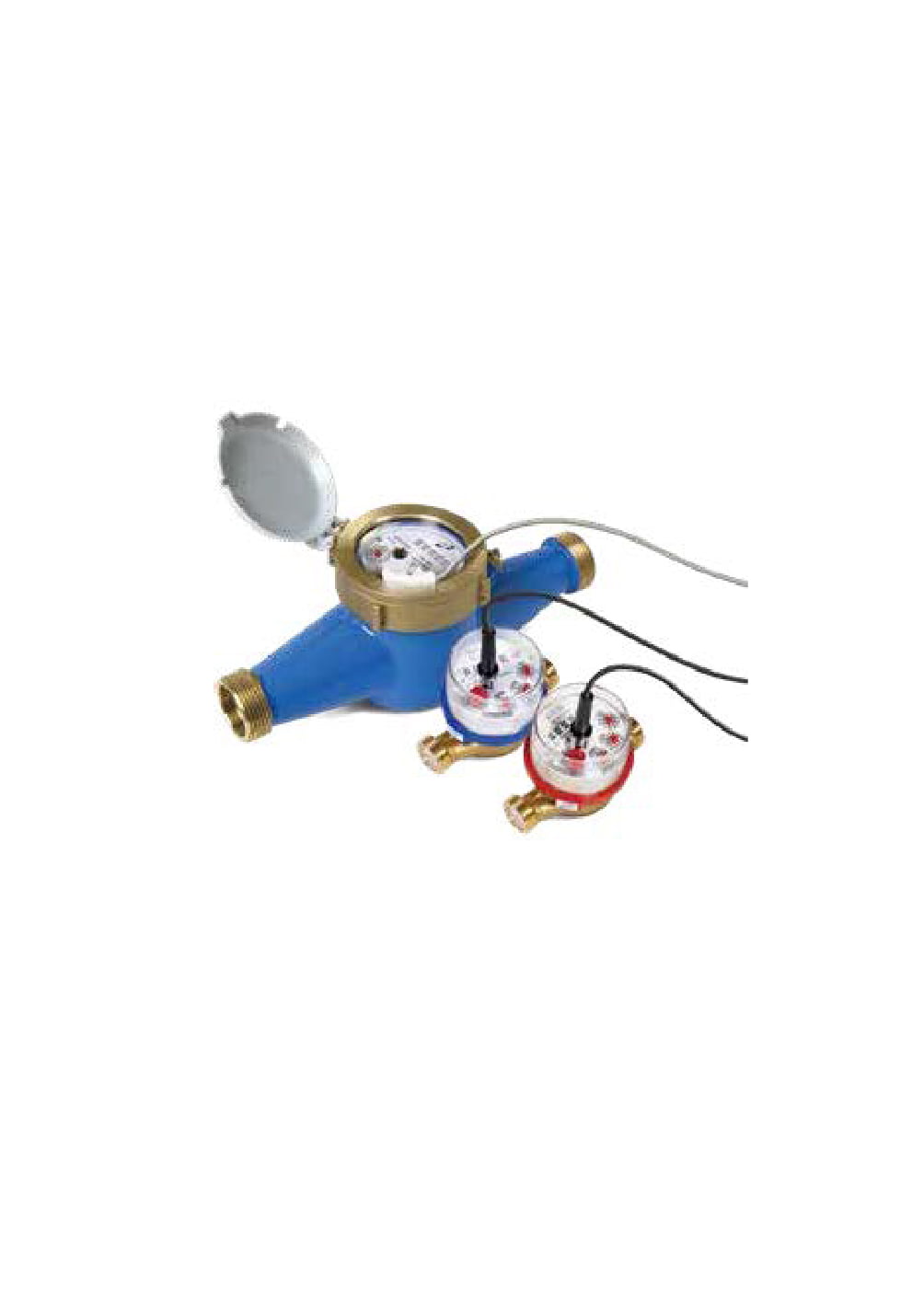

SERIE CV
I contatori lancia impulsi della serie CV servono per misurare con precisione il passaggio di un flusso d’acqua da trattare e per trasmettere il segnale a una stazione di dosaggio della quantità di prodotto condizionante da iniettare. Costruiti in ottone o ghisa verniciata, sono dotati di turbina contalitri con quadrante bagnato, cablati con speciale cavo ad innesto rapido per il collegamento alla pompa dosatrice.
| Modello | Attacchi | Portata permanente | Portata max | Portata di transizione | Portata minima | Temperatura max | Pressione max | Dimensioni | Lungh. coppia raccordi | |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | Pollici | |||||||||
| Ø | Q3 (m3 /h) | Q4 (m3 /h) | Q2 (l /h) | Q1 (l /h) | °C | Bar | A | B | mm | |
| CV 15 | ½” | 2,5 | 3,1 | 50 | 31,3 | 30 | 16 | 110/165 | ½” | 80 |
| CV 20 | ¾” | 4.0 | 5,0 | 80 | 50,0 | 30 | 16 | 130/190 | ¾” | 100 |
| CV 25 | 1” | 6,3 | 7,8 | 126,0 | 78,8 | 30 | 16 | 260/160 | 1” | 100 |
| CV 30 | 1"¼ | 10,0 | 12,5 | 200,0 | 125,0 | 30 | 16 | 260/160 | 1”¼ | 120 |
| CV 40 | 1"½ | 16,0 | 20,0 | 320,0 | 200 | 30 | 16 | 300/200 | 1”½ | 140 |
| CV 50 | 2” | 25,0 | 31,2 | 500,0 | 312,5 | 30 | 16 | 300 | 2” | 160 |
Classe metrologica (Q3/Q1) R = 80
CARATTERISTICHE DEL REED CV
| Volumi disponibili per impulso | |||
|---|---|---|---|
| K - (l/impulso) | K - (l/impulso) | K - (l/impulso) | K - (l/impulso) |
| 0,25 | 2,5 | 25 | 250 |
| 0,5 | 5 | 50 | 500 |
| 1 | 10 | 100 | 1000 |
I contatori CV si utilizzano:
- per gli usi domestici: come comando per stazioni di dosaggio CHEMIPUMP-C per iniettare cloro o antincrostanti;
- per usi tecnici: come comando per stazioni di dosaggio CHEMIPUMP-C per iniettare antincrostanti, deossigenanti, flocculanti, perossido, cloro, alghicidi, ecc.
Volumetrico. Quando l’acqua attraversa il contatore viene misurato il suo volume e in corrispondenza verranno generati degli impulsi che azioneranno proporzionalmente delle iniezioni della pompa. I contatori sono cablati con uno speciale cavo che permette in maniera semplicissima di innestarsi alla stazione di dosaggio.
CORPO: ottone fino al 1” ½, ghisa verniciata dal 2” fino al DN 150.
GHIERA: ottone.
VETRO: temperato.
TURBINA: polipropilene.

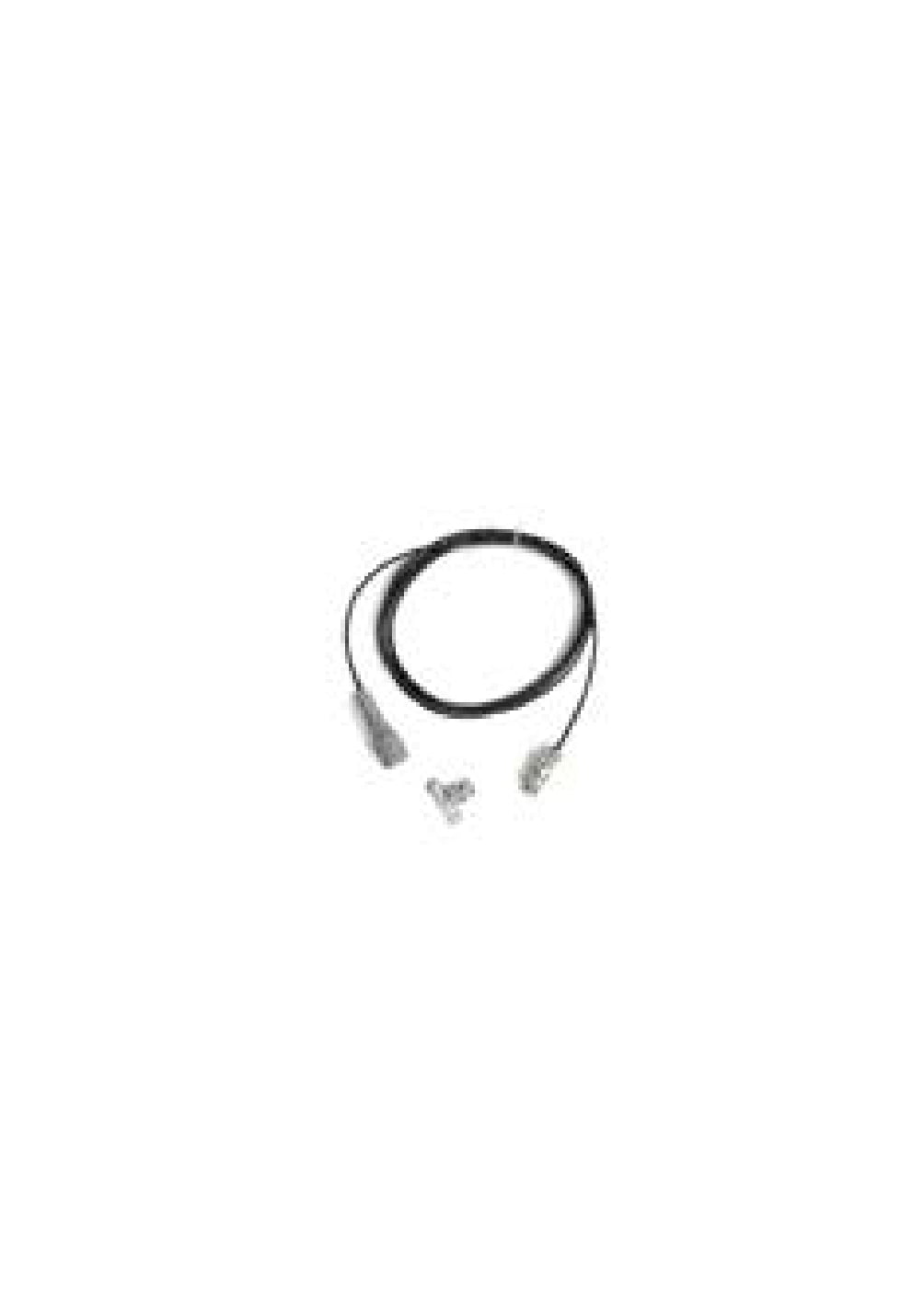

SD-CV sdoppiatore di segnale per contatore.
SERIE CV F
I contatori lancia impulsi della serie CV F servono per misurare con precisione il passaggio di un flusso d’acqua da trattare e per trasmettere il segnale a una stazione di dosaggio della quantità di prodotto condizionante da iniettare. Costruiti in ottone o ghisa verniciata, sono dotati di turbina contalitri con quadrante bagnato, cablati con speciale cavo ad innesto rapido per il collegamento alla pompa dosatrice.
| Modello | Attacchi | Portata Permanente | Portata max | Portata di transizione | Portata minima | Temperatura max | Pressione max | Lettura minima | Dimensioni (mm) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | Q3 (m3 /h) | Q4 (m3 /h) | Q2 (l /h) | Q1 (l /h) | °C | Bar | Lt | C | D | E | |
| CV 50 F | 2” | 40 | 50,00 | 800 | 500 | 60 | 16 | 2 | 200 | 125 | 75 |
| CV 65F | 2”½ | 63 | 78,75 | 1260 | 788 | 60 | 16 | 2 | 200 | 126 | 83 |
| CV 80F | 3” | 63 | 78,75 | 1260 | 788 | 60 | 16 | 2 | 225 | 172 | 95 |
| CV 100F | 4” | 100 | 125,00 | 2000 | 1250 | 60 | 16 | 2 | 250 | 172 | 105 |
| CV 150F | 6” | 250 | 312,50 | 5000 | 3125 | 60 | 16 | 20 | 300 | 172 | 135 |
CARATTERISTICHE DEL REED CV F
| Volumi impulso reed K - (litri) | ||
|---|---|---|
| Calibro (mm) | F (m3) | G (m3) |
| 50 - 65 - 80 - 100 - 125 | 0,1 | 1 |
| 150 - 200 | 1 | 10 |
I contatori CV F si utilizzano:
- per gli usi domestici: come comando per stazioni di dosaggio CHEMIPUMP-C per iniettare cloro o antincrostanti;
- per usi tecnici: come comando per stazioni di dosaggio CHEMIPUMP-C per iniettare antincrostanti, deossigenanti, flocculanti, perossido, cloro, alghicidi, ecc.
Volumetrico. Quando l’acqua attraversa il contatore viene misurato il suo volume e in corrispondenza verranno generati degli impulsi che azioneranno proporzionalmente delle iniezioni della pompa. I contatori sono cablati con uno speciale cavo che permette in maniera semplicissima di innestarsi alla stazione di dosaggio.
CORPO: ottone fino al 1” ½, ghisa verniciata dal 2” fino al DN 150.
GHIERA: ottone.
VETRO: temperato.
TURBINA: polipropilene.
SD-CV sdoppiatore di segnale per contatore.

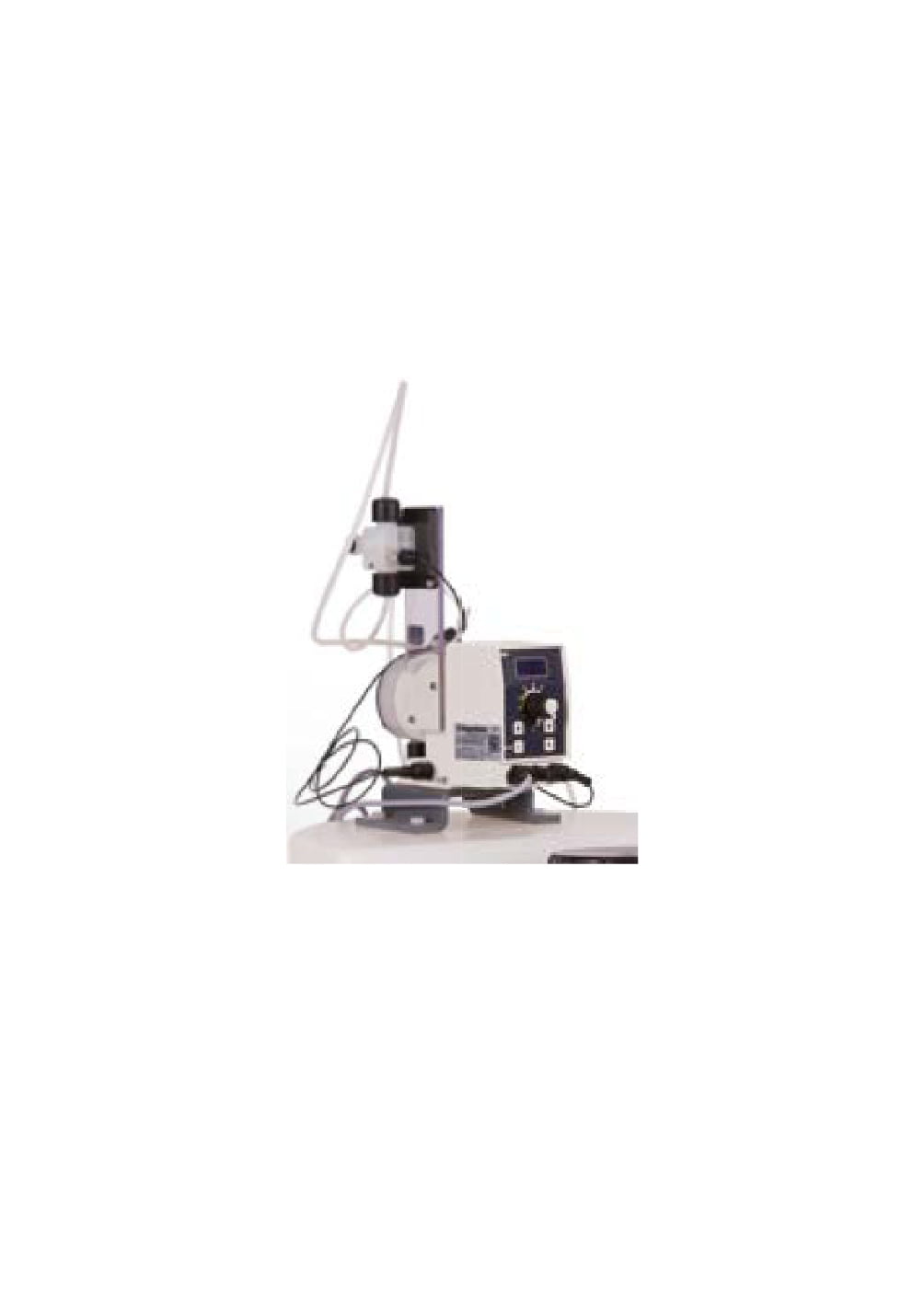

SERIE LEGIOX
Utilizzare un sistema LEGIOX in un impianto idrico-sanitario permette di eliminare dall’acqua il batterio Legionella, il quale prolifera e vive a basse e medie temperature provocando la legionellosi (o malattia del Legionario). LEGIOX mantiene elevata l’igiene batteriologica nelle linee di distribuzione sanitarie. Alberghi, ospedali, ristoranti, condomini, terme, spa, ove ci sia stoccaggio di acqua a media temperatura, hanno l’obbligo di prevedere il rischio legionella per i propri ospiti poiché prevedono stoccaggio di acqua sanitaria a media temperatura. LEGIOX in maniera molto semplice si inserisce in impianti già esistenti per il loro adeguamento oppure si aggiunge come completamento ai nuovi impianti idrici sanitari a un costo veramente contenuto. In questo modo si adempie alle linee guida per la prevenzione ed il controllo della “Legionellosi” (Gazzetta Ufficiale del 5 maggio 2000, n. 103).
| Modello | Pressione | Portata | Tubo | Serbatoio | Dimensioni (mm) | |
|---|---|---|---|---|---|---|
| Bar | Lt/h | mm | lt | Ø | Alt. | |
| LEGIOX - 50 | 15 | 3 | 4x6 | 50 | 410 | 795 |
| LEGIOX - 120 | 15 | 3 | 4x6 | 120 | 490 | 1150 |
Il sistema LEGIOX si utilizza:
- per gli usi domestici: come sistema antilegionella condominiale;
Elettronico proporzionale comandato da contatore volumetrico lancia impulsi. LEGIOX dosa in continuo, proporzionalmente alla quantità di acqua che passa, una miscela stabilizzata di perossido di idrogeno (PEROX); tale agente chimico inodore permette di eliminare il batterio della Legionella e tenere disinfettate le linee di distribuzione idrica. Il conteggio dell’acqua da trattare viene effettuato tramite un contatore volumetrico che lancia impulsi del diametro della linea dell’acqua fredda che alimenta il bollitore o lo scambiatore. Gli impulsi emessi dal contatore azionano la pompa elettronica che tramite un iniettore condiziona l’acqua in transito. Tre sono i livelli di sicurezza dell’apparecchio. Il primo è il sensore di flusso che sente se manca il passaggio di prodotto durante la fase di iniezione. Il secondo segnala l’eventuale mancata iniezione mediante un segnale elettrico esterno al quale si può collegare un allarme, una lampada, un combinatore sms o telefonico, ecc… Il terzo livello di sicurezza è il conguagliatore di mancata iniezione, il quale interviene al ripristino delle iniezioni della pompa dopo una fermata per avaria o mancato carico di prodotto e provvede a conguagliare tutte le iniezioni non fatte durante la fase di fermata.
LINZ: lancia di iniezione da ½” pulibile con valvola a sfera in PVC.
Protezione IP 65
Temperatura di esercizio -10 ÷ +45°C
Alimentazione elettrica 220 V - 50 Hz
Precisione dosaggio +/- 2%
SERBATOIO: polietilene.
CORPO POMPA: PVDF per resistenza a cloro e acidi.
STRUTTURA POMPA: polipropilene rinforzato con fibra di vetro.
VALVOLE ASPIRAZIONE E MANDATA: PVDF per resistenza a cloro e acidi.
FILTRO DI FONDO: PVDF per resistenza a cloro e acidi.
INIETTORE: PVDF per resistenza a cloro e acidi.
LCD: retroilluminato.
Contatore volumetrico lancia impulsi CV

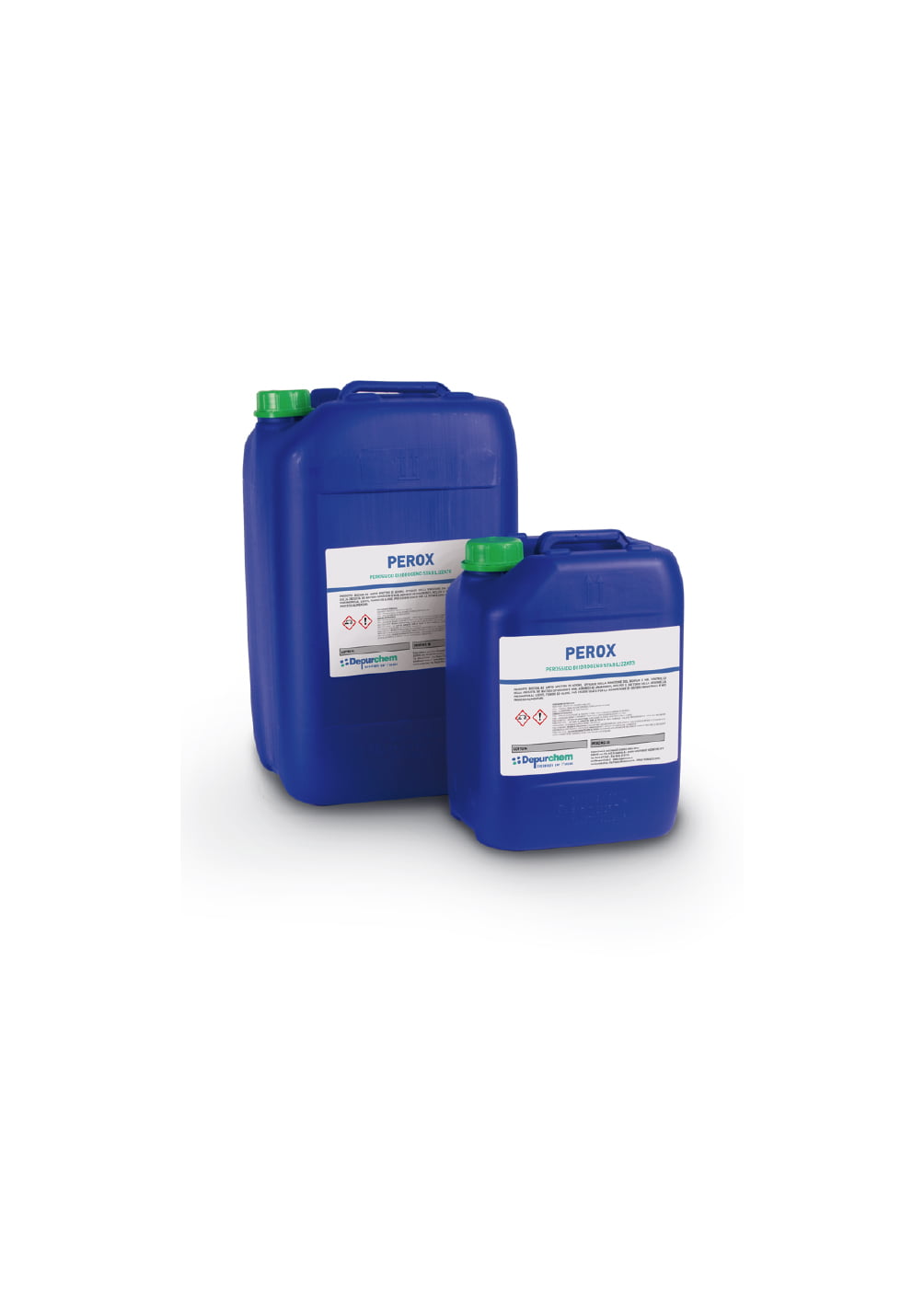

PEROX - Perossido di idrogeno stabilizzato
SERIE LOTUS
Il prodotto LOTUS è un produttore istantaneo di biossido di cloro. Il biossido di cloro è il prodotto più efficace per il trattamento di prevenzione della legionella nei sistemi idrici. Il costo di gestione di un impianto a biossido di cloro stabilizzato tradizionale è estremamente superiore, poiché occorre acquistare il biossido di cloro stabilizzato pronto ad un costo oltre 1.000 volte superiore dalle aziende chimiche che lo producono. Il principio di funzionamento di LOTUS è di produrre in loco il biossido di cloro con materie prime chimiche base che si trovano in grandi quantità a bassissimo costo. LOTUS produce quindi in centrale idrica il prodotto chimico che normalmente fa l’industria chimica nel proprio stabilimento, abbattendo quasi totalmente il costo di gestione del sistema rendendolo “permissivo” all’utente finale e quasi trascurabile.
| Modello | Produzione |
|---|---|
| g/h | |
| LOTUS 10 | 10 |
| LOTUS 30 | 30 |
| LOTUS 60 | 60 |
Il sistema è composto da:
- strumento per la gestione delle pompe dosatrici di sodio clorito al 9% e acido cloridrico al 7,5% e acqua, (51 cc di acido, 49 cc di Sodio clorito e 900 di acqua) e dell’elettrovalvola dell’acqua, gestione del tempo di reazione da 0 a 99 minuti, gestione della pompa dosatrice del biossido prodotto in base ad un ingresso impulsivo o 4-20mA. Predisposto per lettura tramite sonda non inclusa di ClO2 o redox o tutti e 2 e/o gestire il dosaggio tramite quest’ultima. Alimentazione a 230Vac in scatola IP65 con encoder di misura;
- camera di reazione in PVC del volume di 1 litro c.a. con ingresso per acqua clorito e acido cloridrico con 4 livelli di sicurezza a reed completa di valvola in PVDF per lo scarico del biossido in vasca di raccolta;
- vasca stoccaggio o contenitore del biossido prodotto con uscita per scarico o per pompa dosatrice per dosaggio, ingresso da scarico valvola di sicurezza;
- 3 pompe dosatrici con tenute in VITON e parti a contatto in Teflon e PVDF di cui una per acido, una per clorito ed una per il biossido di cloro, quella per biossido di cloro da 10 l/h contro 10 bar;
- filtro di sicurezza a carbone;
- valvola multifunzione di sicurezza, antisifone e contropressione, in PVDF con guarnizioni in Viton;
- lance di aspirazione colorate con sensore di livello per acido e clorito di sodio;
- struttura per alloggiamento i sopracitati elementi;
- copertura in plastica con foro per display.
La pompa dosatrice n° 1 (rossa) aspira 50cc di acido o cloridrico al 9% e lo inietta nel 1° serbatoio di produzione del biossido di cloro detta camera di reazione (in alto a sinistra) la pompa dosatrice n° 2 (azzurra) aspira 50cc di clorito di sodio al 7% e lo inietta nel 1° serbatoio di produzione del biossido di cloro detta camera di reazione (in alto a sinistra). Un’elettrovalvola apre l’alimentazione idrica e aggiunge al primo serbatoio 900 cc di acqua formando in totale 1000 cc (1 lt) di biossido di cloro. Una volta pronta la soluzione di biossido di cloro viene trasferita al 2° serbatoio, (quello inferiore in basso a sinistra) detto vasca di stoccaggio, e sul primo serbatoio, nel frattempo, si ricomincia un nuovo ciclo di produzione di prodotto. Un contattore volumetrico del diametro della linea dell’alimentazione dell’acqua fredda al bollitore comunicherà alla centralina di LOTUS i consumi idrici da trattare. La pompa dosatrice n° 3 (bianca) doserà 0,5 ppm di biossido di cloro ogni 1 mc di acqua nuova. Ciò significa che con 0,5 grammi di miscela di biossido di cloro da noi prodotta trattiamo 1.000 lt di acqua nuova. Una sonda installata sul pannello (lato destro in basso) sente il residuo di biossido di cloro prelevando in continuo un campione d’acqua dalla linea acqua calda. In tal modo la sonda avvisa la centralina e di conseguenza la pompa del biossido di cloro di aumentare o ridurre il dosaggio del prodotto in funzione della reale necessità in linea. Il prodotto garantisce la totale sicurezza sulla proliferazione della legionella con un monitoraggio 24 h su 24 h, garantisce un’analisi in continuo senza interruzioni del livello di biossido di cloro in linea, e proporzionalmente la pompa dosatrice e la centralina ne garantisce le correzioni di dosaggio in funzione alle reali necessità dell’impianto.
Contatore volumetrico lancia impulsi CV.

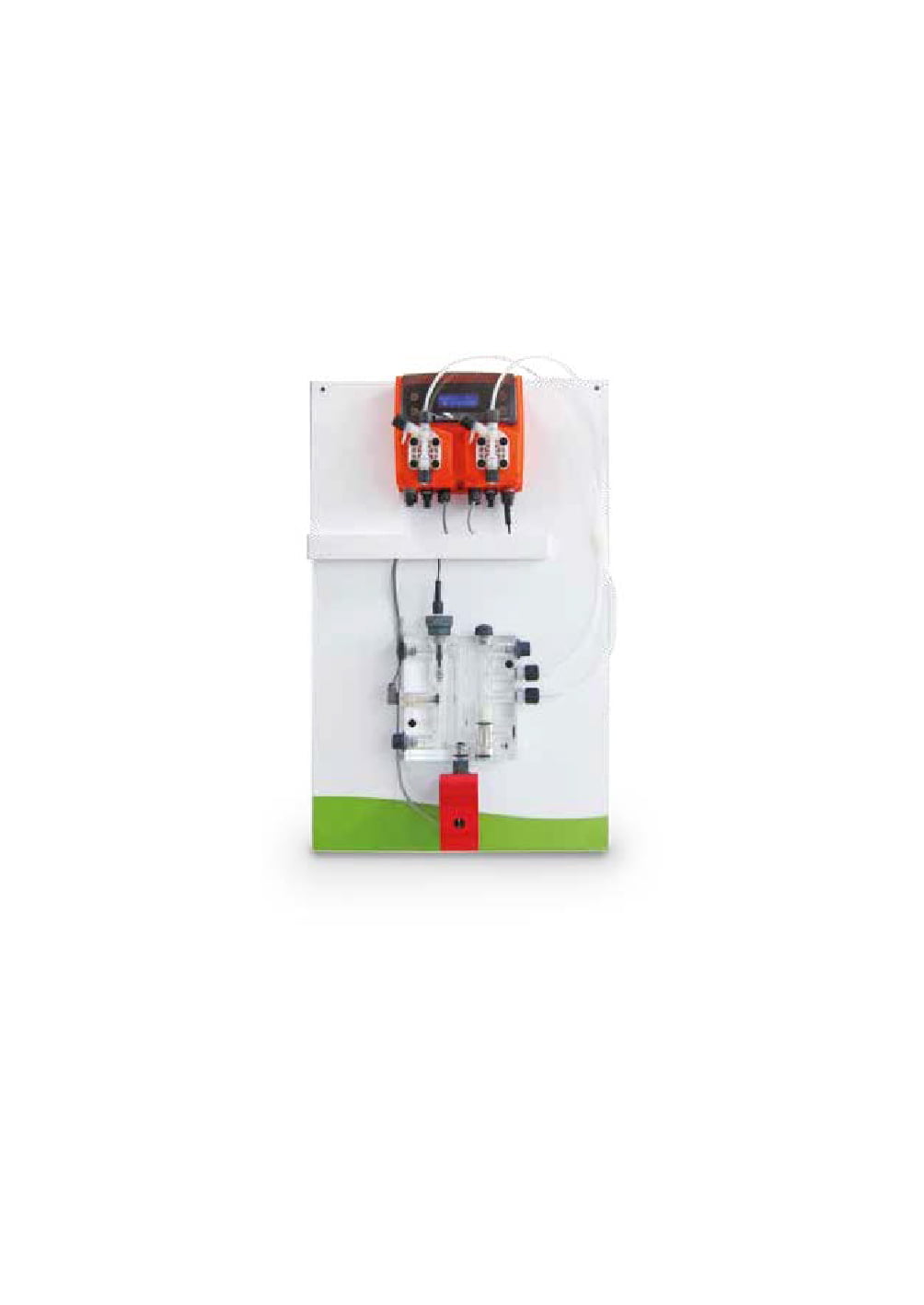

SERIE TOWERPANEL

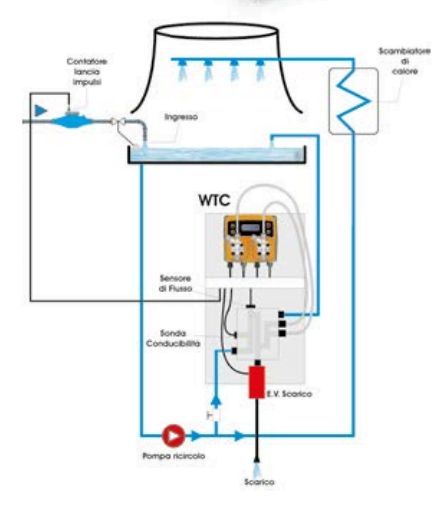

TOWERPANEL è stato progettato per semplificare al massimo il trattamento chimico, il controllo e lo spurgo di una torre evaporativa. Ogni torre, infatti, va alimentata con acqua addolcita a 0°F, ma necessita anche di un trattamento chimico antincrostante e uno alghicida, oltre a essere spurgata frequentemente in funzione dell’innalzamento della conducibilità. TOWERPANEL permette con un semplicissimo pannello di avere un controllo di conducibilità e di gestirne di conseguenza lo spurgo, iniettare l’antincrostante e l’alghicida senza fare punti di prelievo e iniezione. Le sonde, l’elettrovalvola di spurgo ed i 2 iniettori dei prodotti sono tutti installati nel corpo centrale, il quale collegandolo semplicemente con un ingresso “in” dalla torre ed un uscita “out” verso la torre gestisce questo insieme di operazioni in maniera facile.
| Modello | Pressione | Portata | Tubo | Attacco in-out | Attacco elettr. | Dimensioni (mm) | |
|---|---|---|---|---|---|---|---|
| Bar | Lt/h | mm | Ø | Ø | Larg. | Alt. | |
| Towerpanel | 7 | 6 | 4x6 | ¾” | ¾” | 60 | 80 |
Il sistema TOWERPANEL si utilizza:
per usi tecnici: come sistema per il trattamento chimico e spurgo di torri evaporative.
Elettronico proporzionale. TOWERPANEL dosa in continuo, proporzionalmente ai valori dell’acqua di circuito, una quantità di biocida e un’altra quantità di antincrostante, gestito da 2 diverse pompe dosatrici e 2 diversi iniettori. Tali iniettori sono montati nel corpo centrale dove una sonda legge di continuo il valore di conducibilità e regola, di conseguenza, l’apertura della valvola di spurgo ed il dosaggio delle pompe.
Protezione IP 65
Temperatura di esercizio -10 ÷ +45°C
Alimentazione elettrica 220 V - 50 Hz
Precisione dosaggio +/- 2%
CORPO POMPA: PVDF per resistenza a cloro e acidi.
STRUTTURA POMPA: Polipropilene rinforzato con fibra di vetro.
VALVOLE ASPIRAZIONE E MANDATA: PVDF per resistenza a cloro e acidi.
FILTRO DI FONDO: PVDF per resistenza a cloro e acidi.
INIETTORE: PVDF per resistenza a cloro e acidi.
LCD: Retroilluminato.

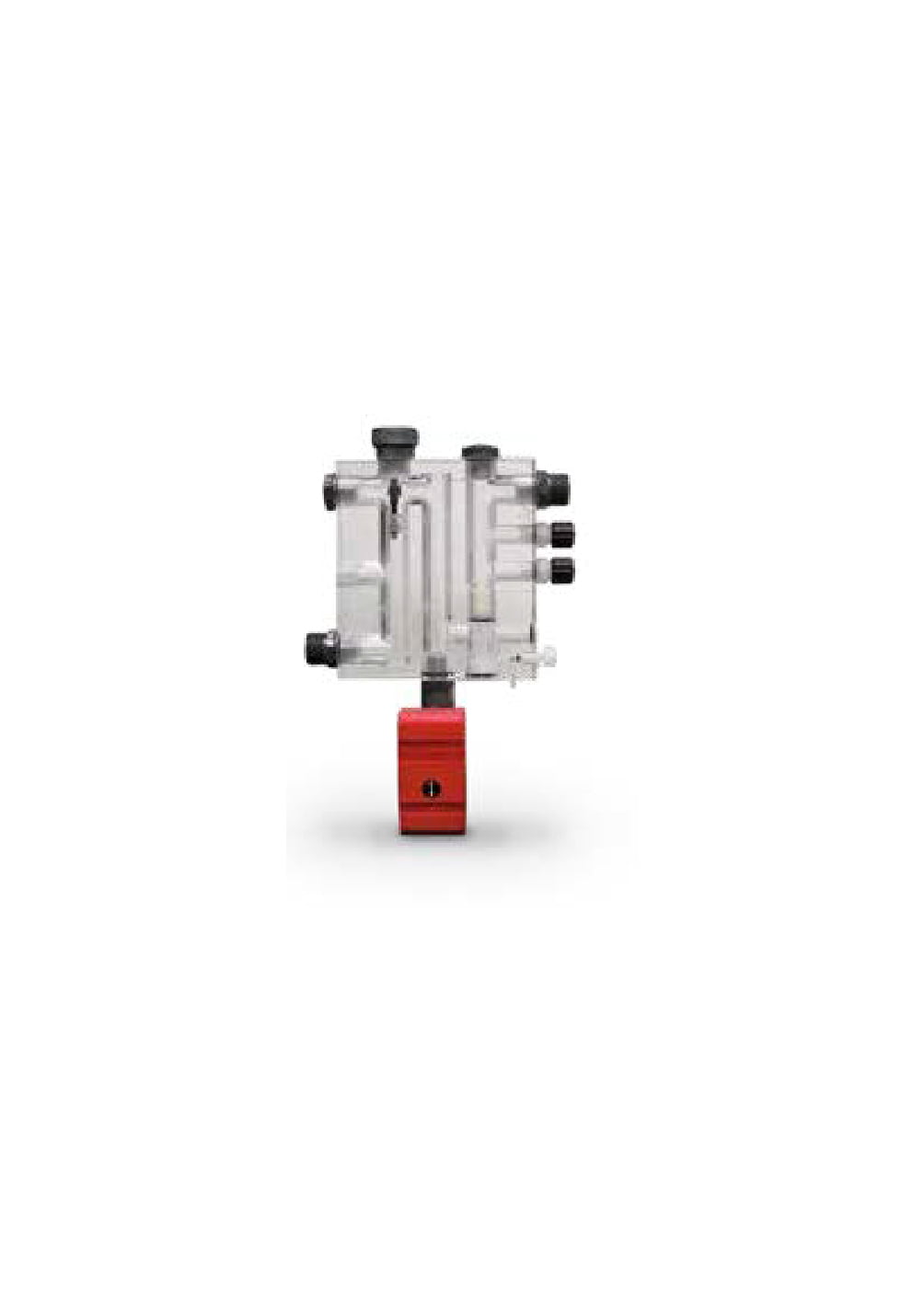

PORTA ELETTRODO: A deflusso con attacchi ¾”.
ATTACCHI VALVOLE INIEZIONE: ½”.

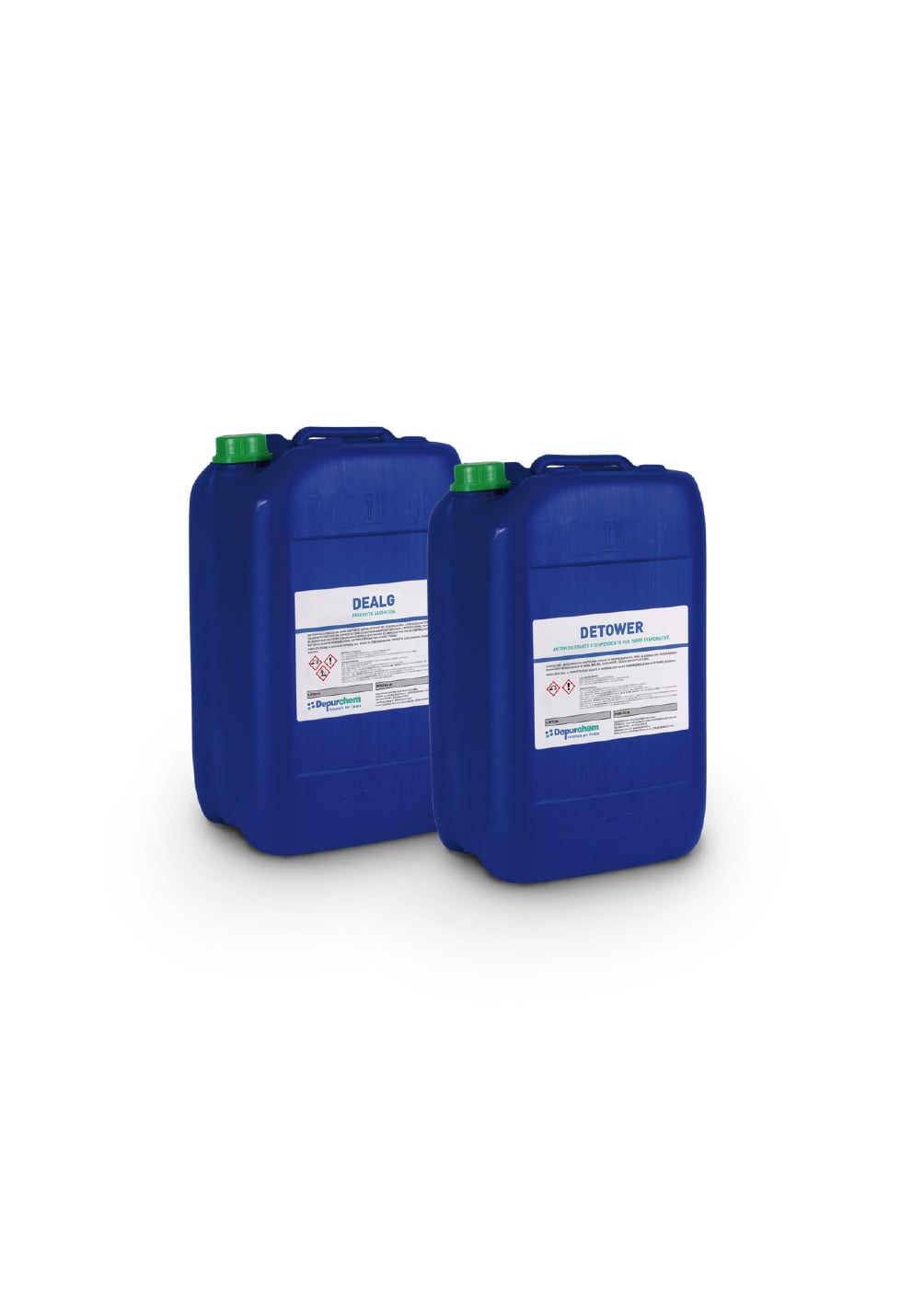

DEALG: alghicida
DETOWER: antincrostante
